معرفی و آموزش تنظیمات SYNWAY UNIWAY 2000 Hybrid VoIP Gateway

comments0 نظر views بازدید
3.6666666666667 از 5
از 3 رای
(رای دهید)

این گتوی را میتوان به عنوان یک مرکز تماس کامل معرفی کرد ، با پشتی بانی از 8 عدد کارت و دو عدد منبع تغذیه

کارت FXO&FXSUMG-1016

پشتیبانی از 8 عدد ماژول 2 Port FXO برای 16 خطوط شهری (PSTN)

پشتیبانی از 8 عدد ماژول 2 FXS Port برای 16 خط داخلی

کارت E1UMG-2120

پشتیبانی از 4 عدد لینک E1

کارت GSM : UMG-4008

پشتیبانی از 8 عدد سیم کارت

کارت CPU

Intel® Celeron® CPU 1037U @ 1.80GHZ – 2core

RAM 4 GB

HDD 128 GB

کارت Network UMG-80G

پشتیبانی از دو عدد Port شبکه

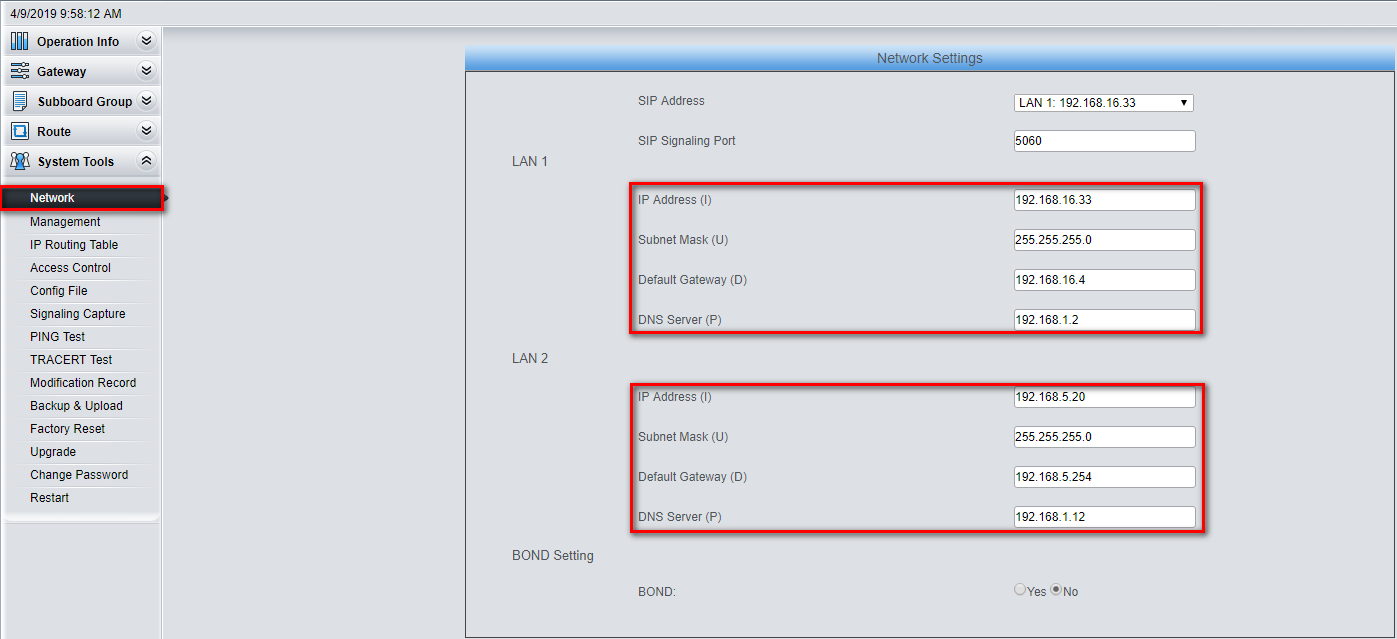

تنظیمات اولیه

IP address WAN1 : 192.168.1.101

IP address WAN2 : 192.168.0.101

User: admin/password: admin

تفکیک کارت ها :

UNIWAY 2000 قابلیت تفکیک و دسته بندی کارت ها را داراست به طوری که میتوان ماژول های مشابه را در یک گروه قرار داد برای مثال ما در اینجا از یک عدد کارت FXS ، 4 عدد کارت FXO و یک عدد کارت GSM  استفاده میکنیم که در ادامه به تنظیمات هر کدام از آنها خواهیم پرداخت.

تنظیم کارت :

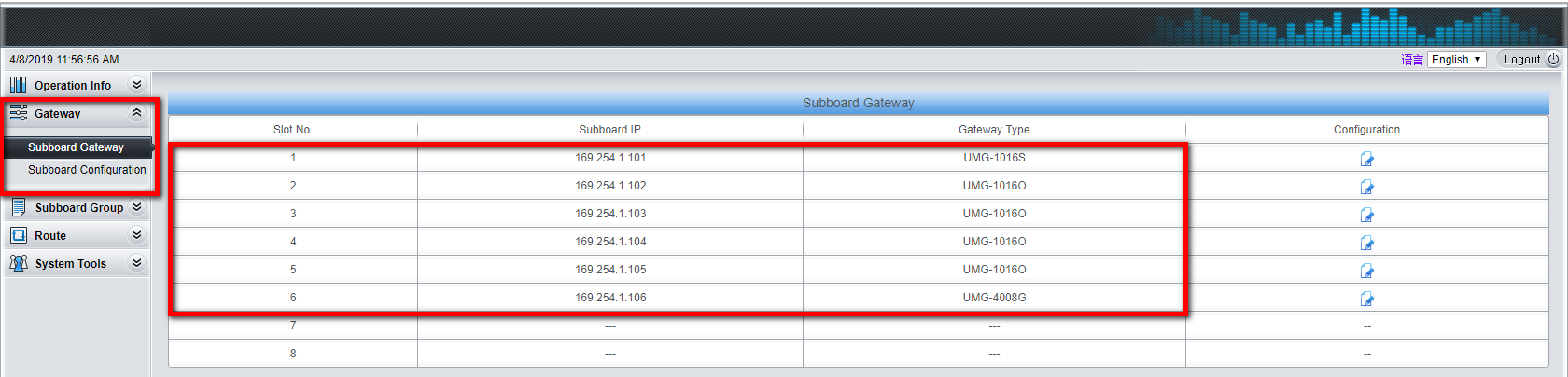

همان طور که مشاهده میکنید در قسمت Gateway زیر شاخه Subboard Gateway تمام کارت های نصب شده بر روی دستگاه قابل مشاهد است ، با کلیک بر روی Configuration هر کارت وارد تنظیمات آن شوید.

گروه بندی کارت ها:

برای هدایت درست تماس ها می بایست هر کدام از کارت ها بر اساس نوع و محل نصب بر روی دستگاه تفکیک شوند.

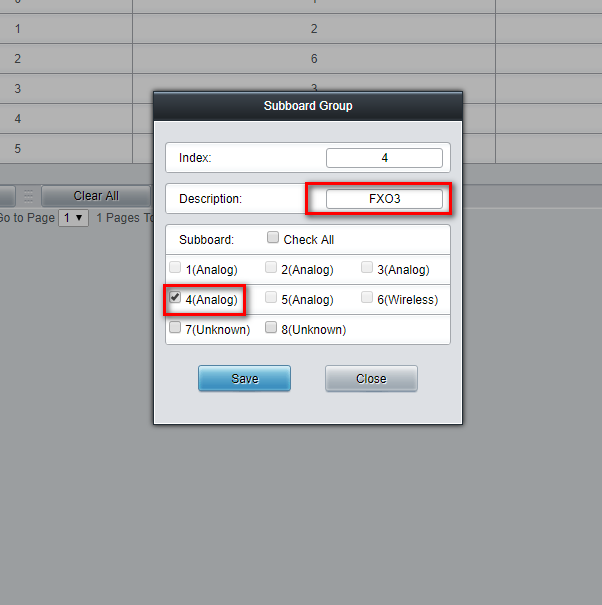

ابتدا وارد Subboard Group شوید ، با کلیک بر روی Add New وارد محیط زیر شوید.

تنظیمات SIP Trunk :

همان طور که در بالا اشاره شد با ورود به Subboard Gateway و انتخاب کارت وارد محیط آن شوید.

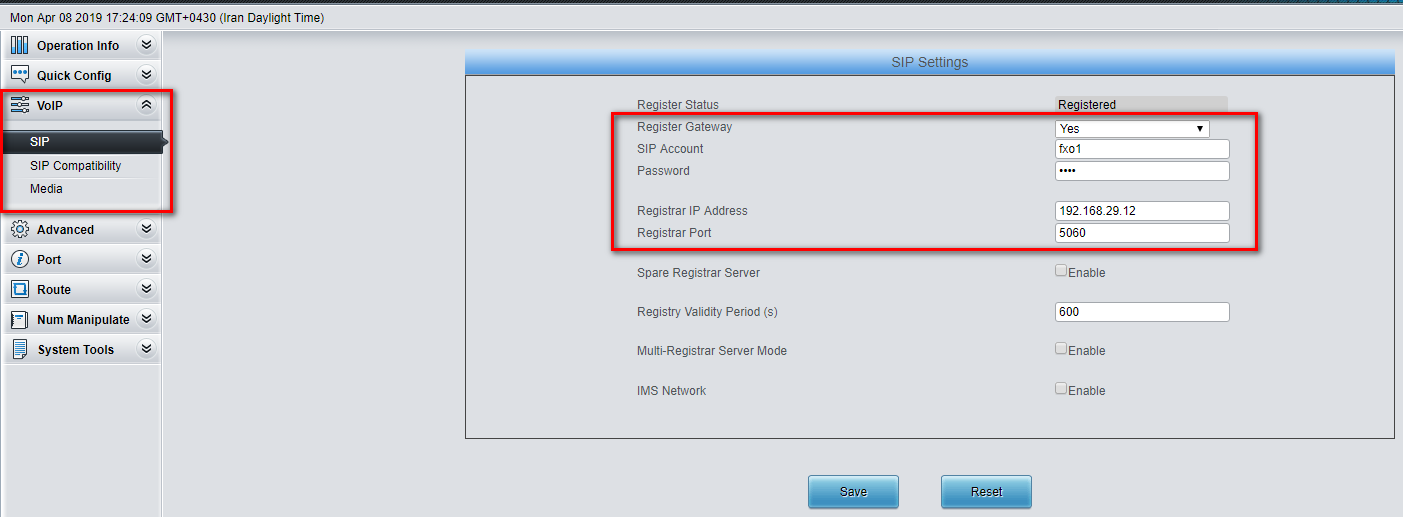

وارد قسمت VoIP سپس SIP شوید و همانند شکل بالا آدرس سرور و اطلاعات SIP account را وارد کنید.

تنظیمات SIP Trunk در Asterisk به شرح زیر است.

Trunk Name: fxo1

host=dynamic

type=friend

context=from-trunk

qualify=yes

secret=1234

کارت FXO

تنظیمات Port :

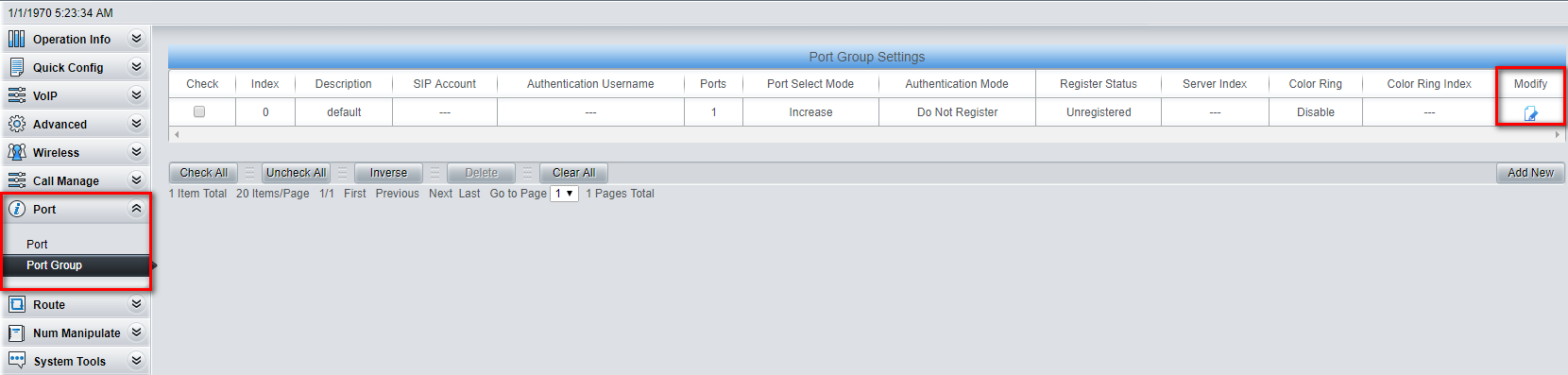

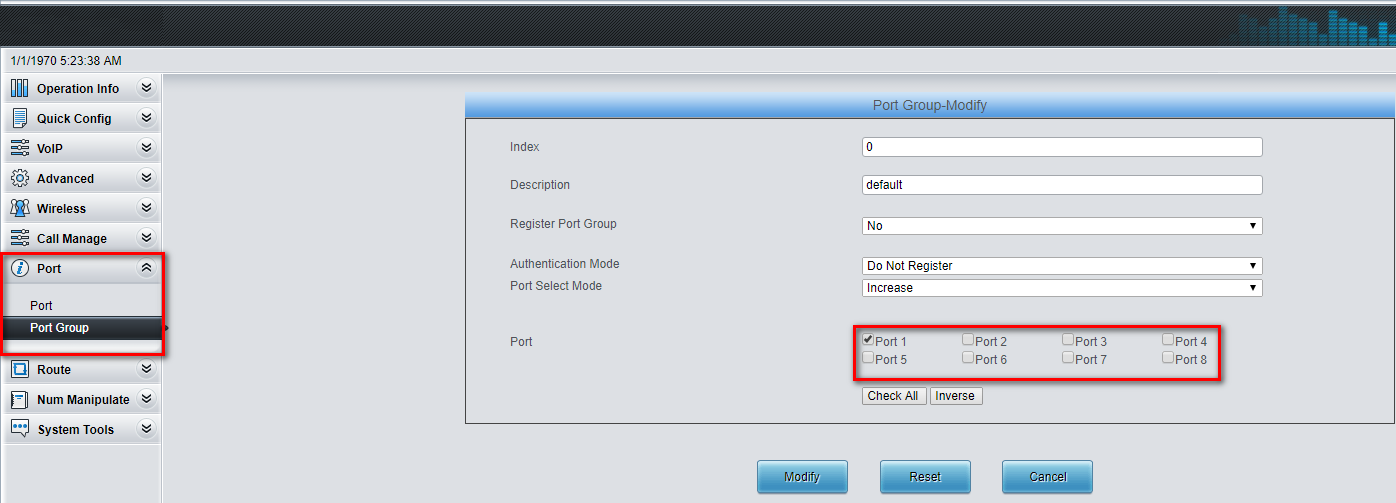

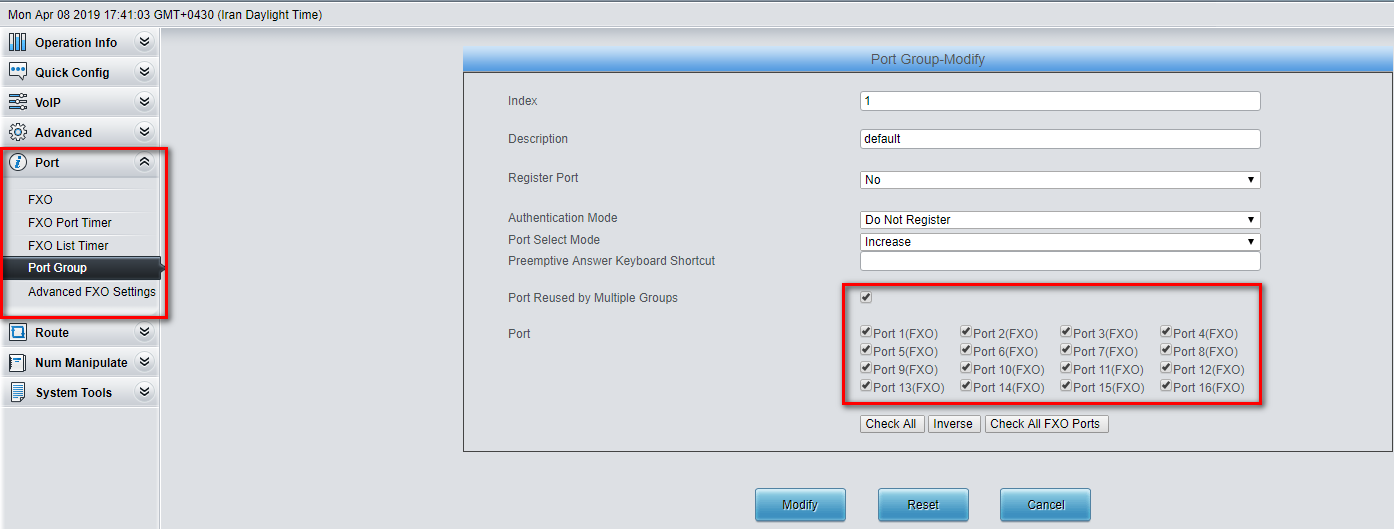

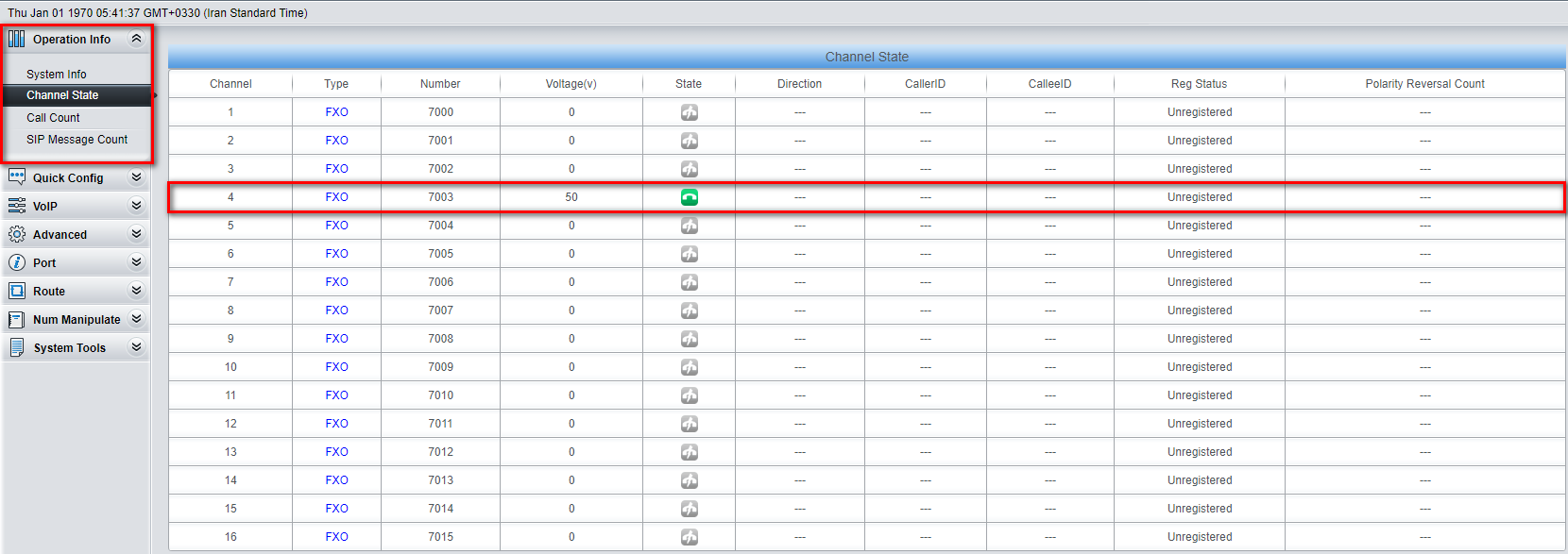

در این بخش میتوان خطوط متصل به هر یک از پورت ها تفکیک و یا به صورت کامل در یک گروه قرارداد.

سپس در بخش Port قسمت FXO را انتخاب کنید.

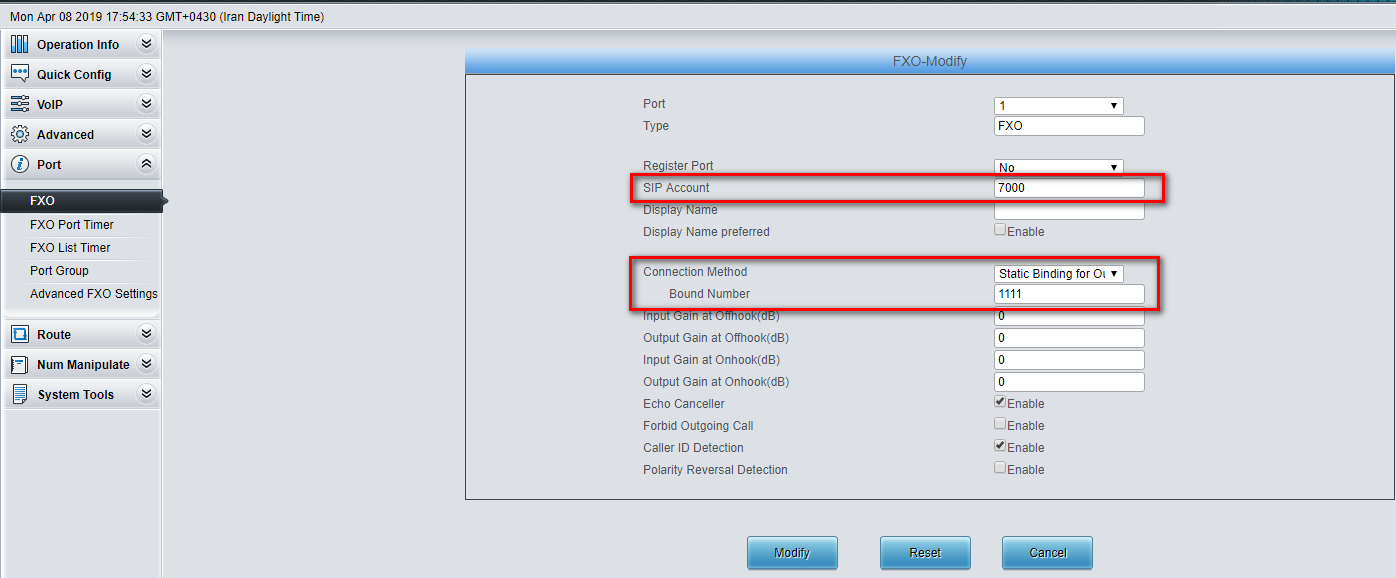

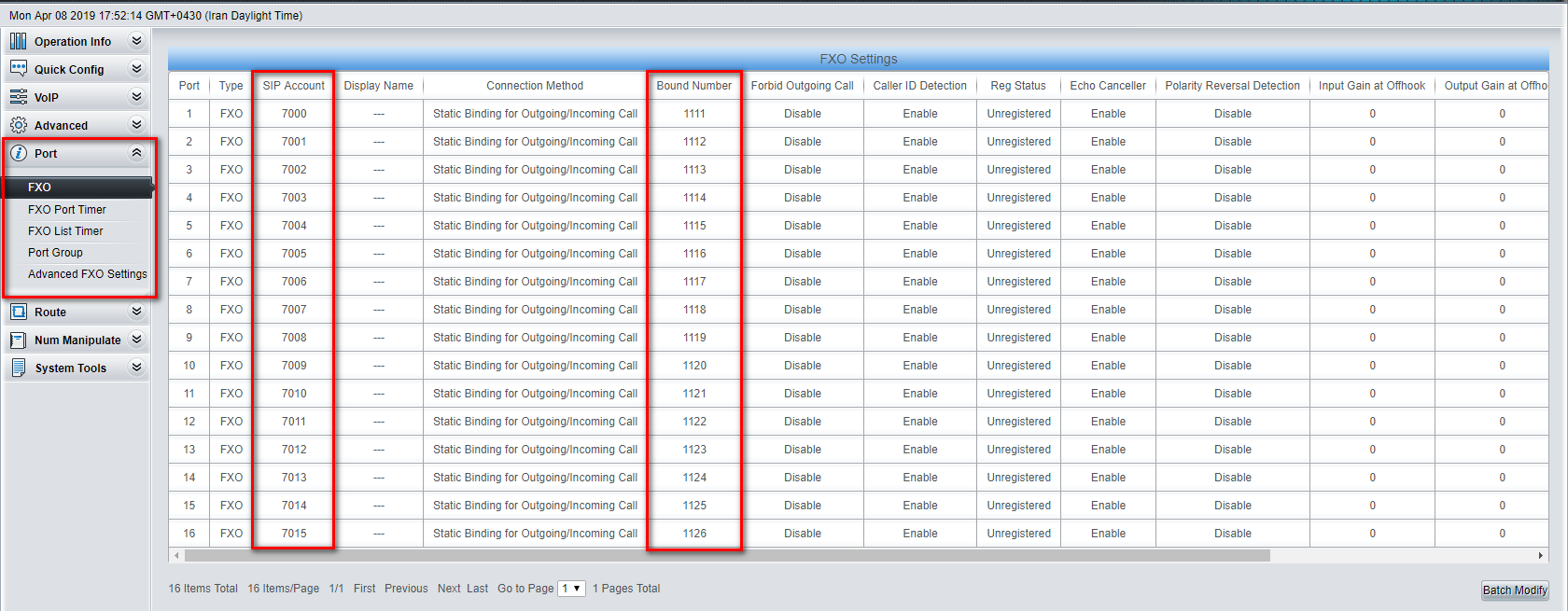

همان طور که در تصویر بالا مشاهده میکنید در دو قسمت SIP Account و Bound Number می بایست اعداد منحصر به فرد استفاده کنید برای این منظور وارد قسمت Modify هر یک از Port ها شوید سپس مانند تصویر تنظیمات را اعمال نمایید.

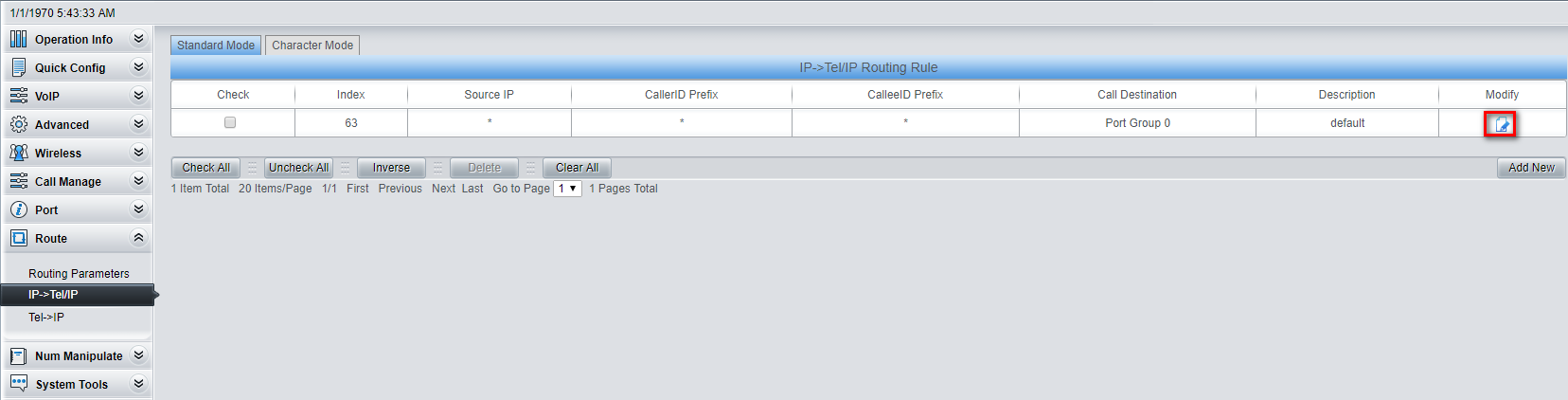

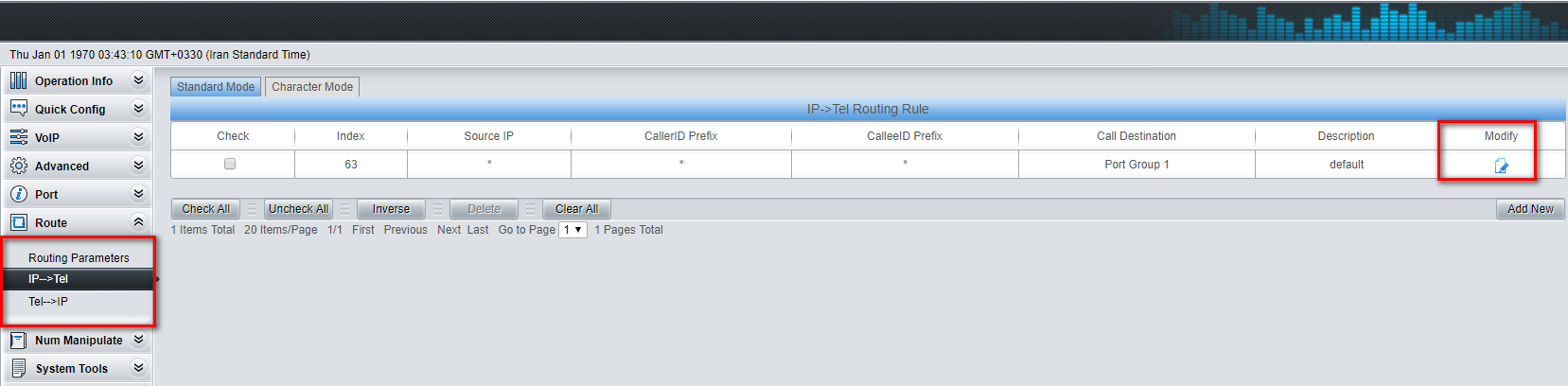

برای استفاده داخلی ها از خطوط شهری مانند شکل زیر وارد قسمت Route شوید و IP -> Tel را انتخاب کنید.

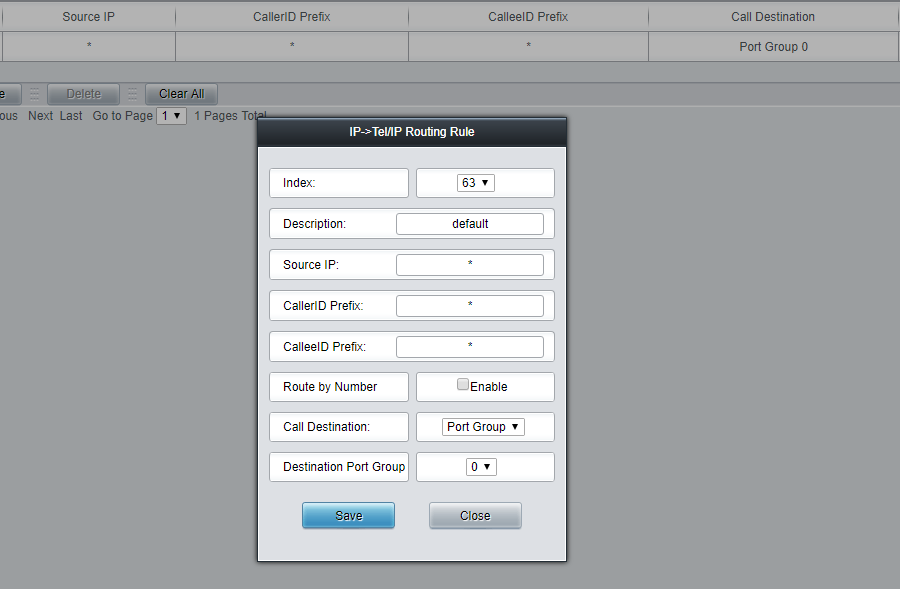

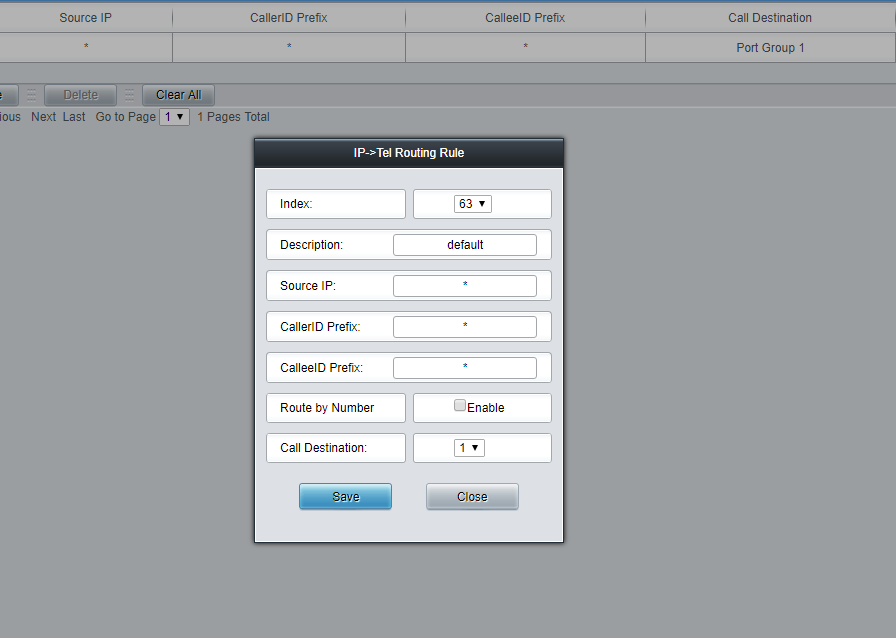

با استفده از Add New یک Routing Rule جدید بسازید.

هیچ تغییری اعمال نکنید و بر روی Save کلیک کنید.

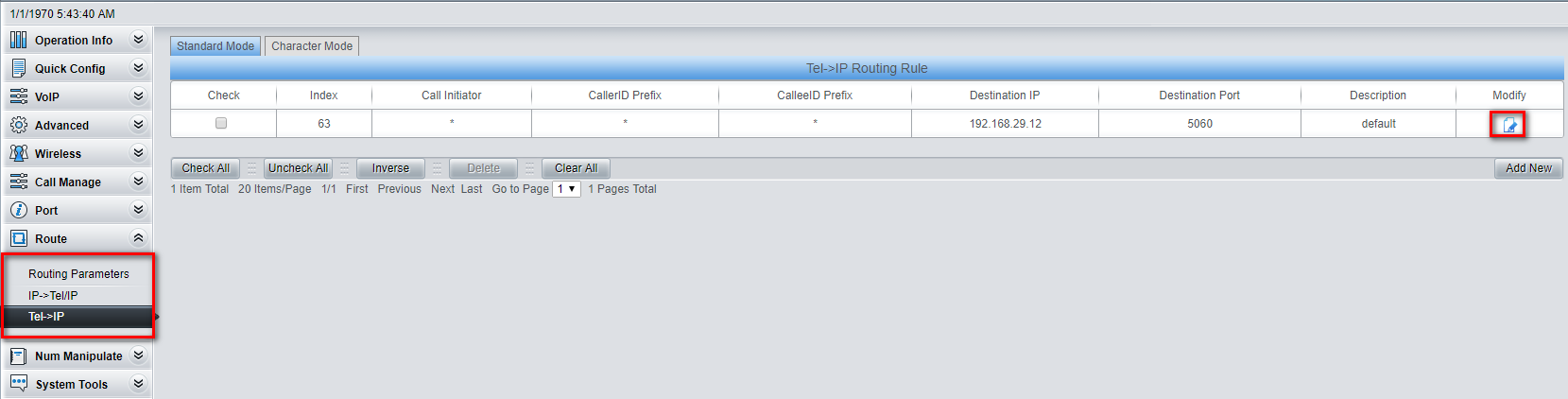

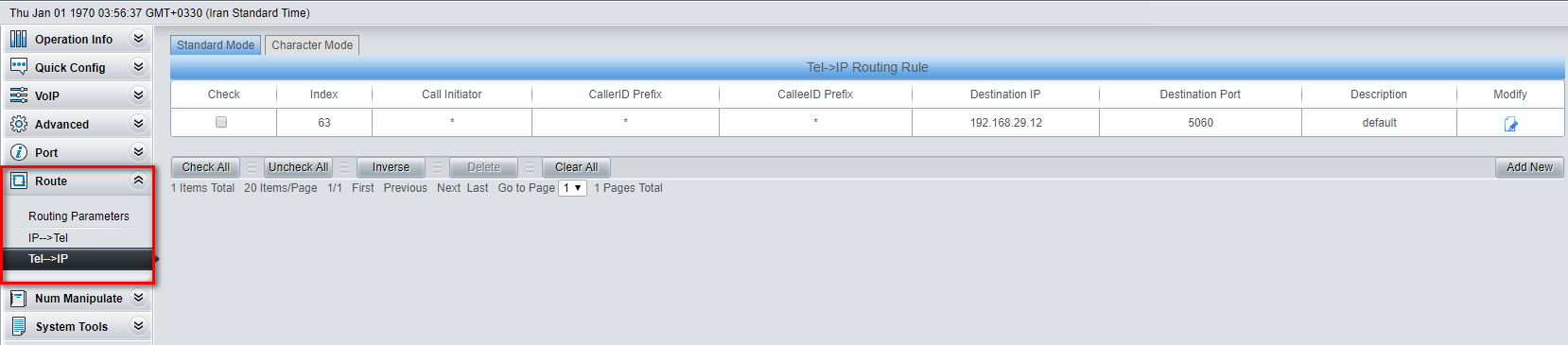

برای هدایت تماس های ورودی از قسمت Route Tel -> IP  را انتخاب کنید.

با اتخاب Add New یک Routing Rule

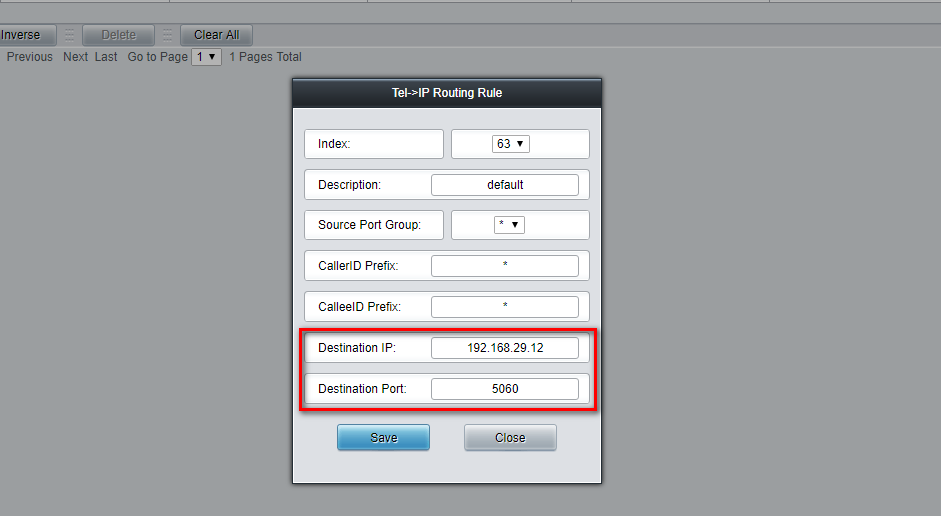

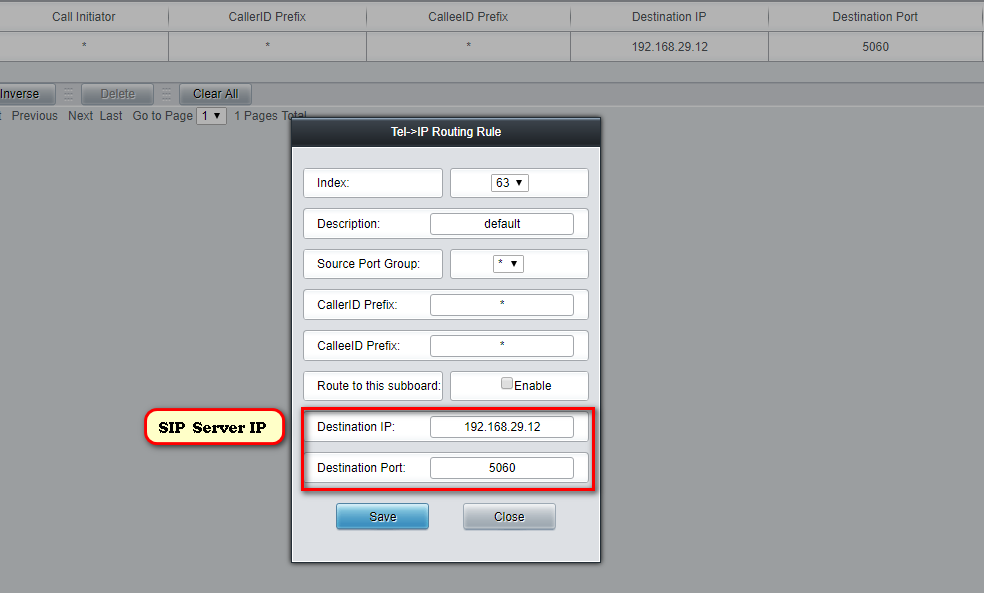

مانند شکل در قسمت Destination IP آدرس SIP server را وارد کنید.

کارت FXS

تعریف داخلی برای هر Port

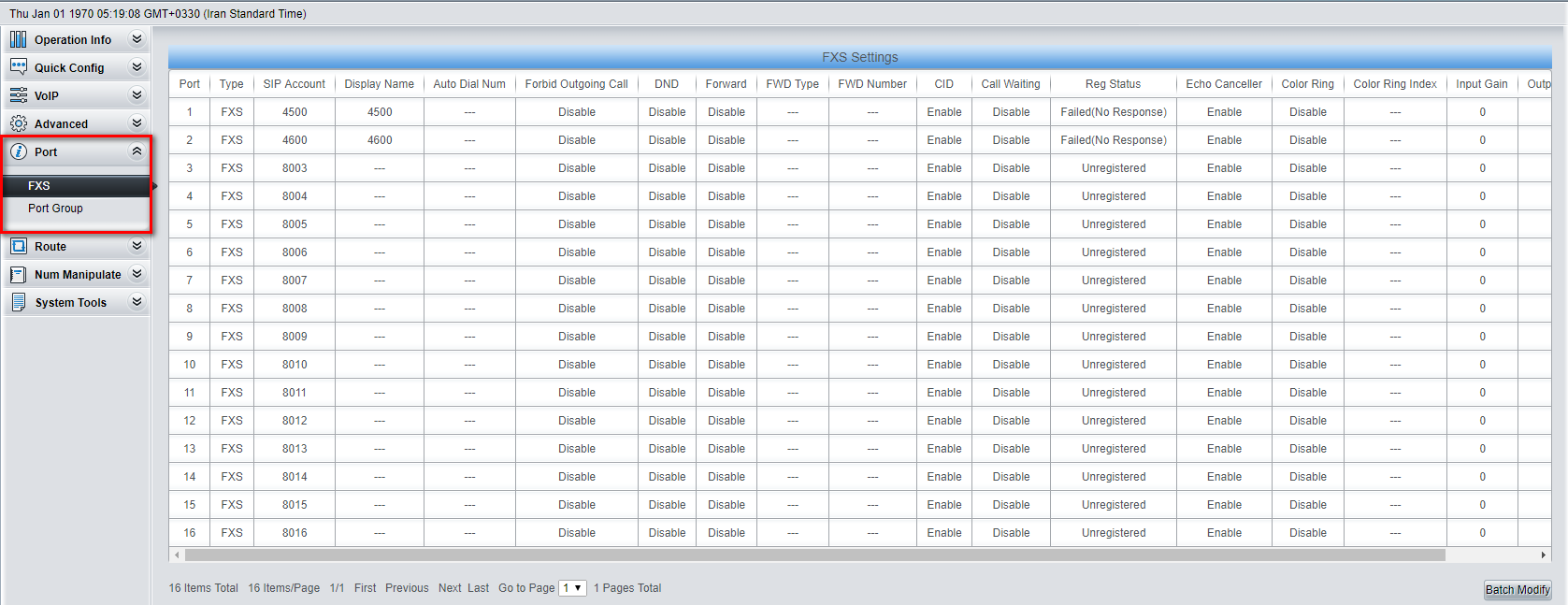

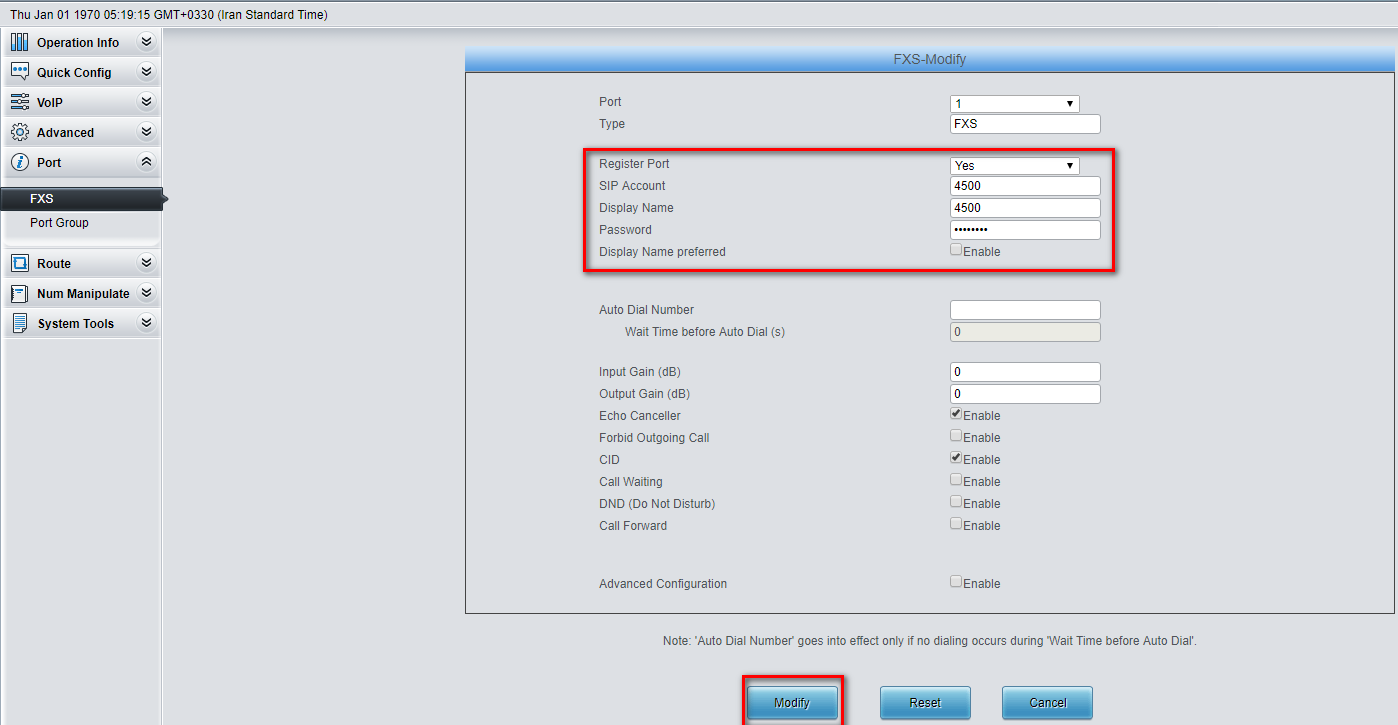

با استفاده از قسمت Modify هر port مانند شکل زیر داخلی ها را تعریف کنید.

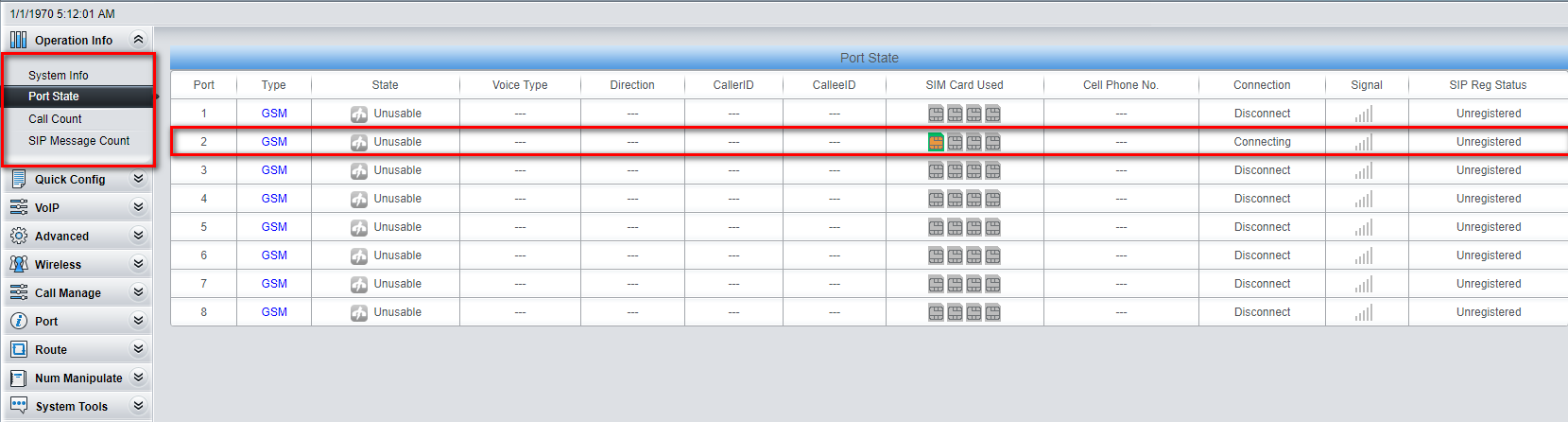

کارت GSM

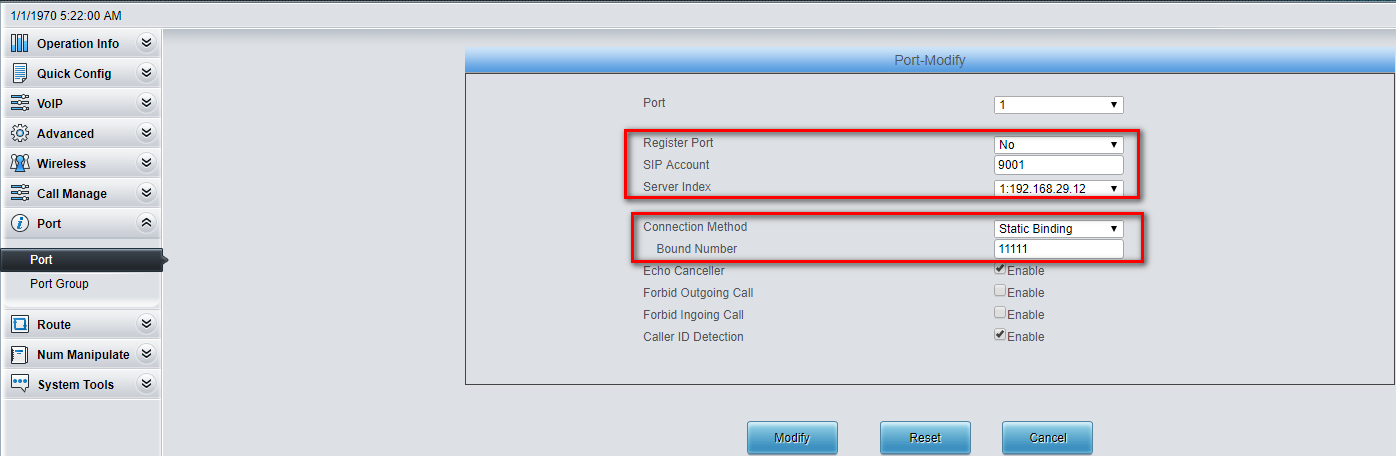

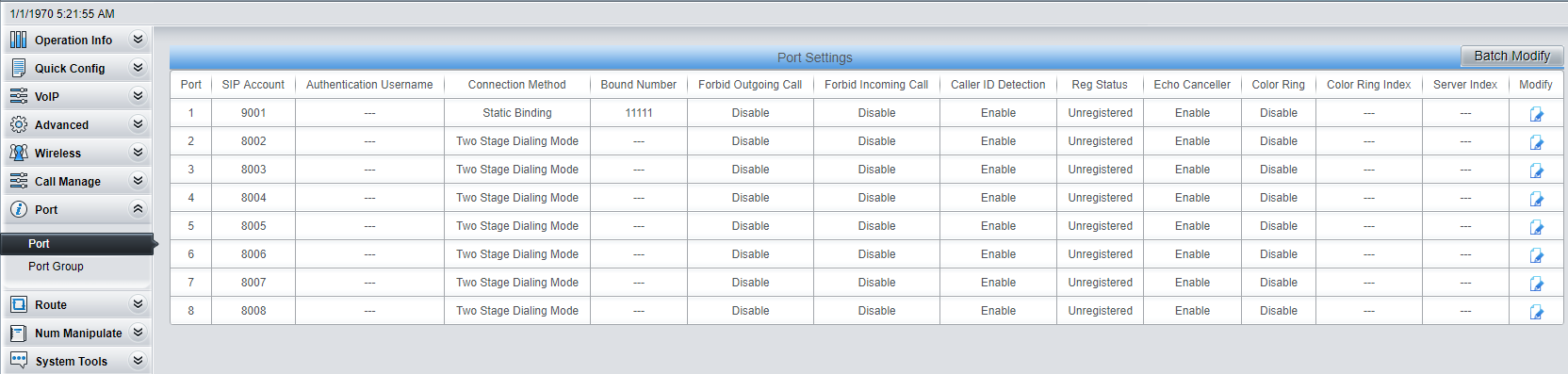

با استفاده از قسمت  Port و بخش Modify هر یک از Port ها یک SIP Account و Bound Number منحصربه فرد تعریف کنید.

تفکیک دسترسی به هر سیم کارت و هدایت تماس ورودی مانند کارت FXO می باشد.
