آموزش راه اندازی سیپ ترانک شاتل و شاتل تاک در گیتوی های نیوراک

در این اموزش قصد داریم نحوی پیکر بندی گیتوی های نیوراک با سیپ فون های شاتل یا همان شاتل تاک و راه اندازی سیپ ترانک شاتل در گیتوی نیوراک را آموزش دهیم.

هم چنین می توانید در مقاله روبه رو روش های مختلف کانفیگ تنظیم و راه اندازی سیپ ترانک شاتل را مشاهده کنید.

پس از انجام این تنظیمات شما می توانید بدون داشتن سیپ سرور خطوط ترانک شاتل را به صورت انالوگ دریافت نمایید هم چنین با این روش می توان ترانک شاتل را به سانترال های انالوگ مانند پاناسونیک متصل نمایید.
پسورد پیش فرض گیتوی های نیوراک متناسب با مدل آن ها می باشد. مثلا Hx4e=hx4 و یا Mx8a=mx8  می باشد.

آموزش راه اندازی سیپ ترانک شاتل و شاتل تاک در گیتوی های نیوراک

آموزش راه اندازی سیپ ترانک شاتل گیتوی های نیوراک 1

پورت شبکه گیتوی های سری HX و MX8 نیوراک به صورت پیش فرض بر روی DHCP قرار دارد. بنابراین در صورت وجود DHCP Server دستگاه مستقیما سراغ DHCP Server رفته و از آن IP می گیرد .در غیر این صورت IP  پیش فرض دستگاه 192.168.2.218  خواهد بود.

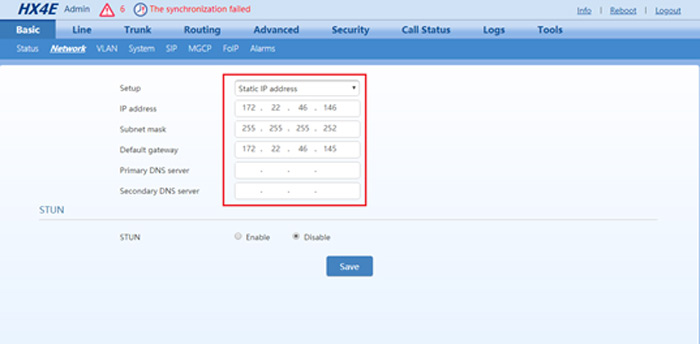

ابتدا تنظیمات مربوط به شبکه باید انجام شود از قسمت Basic و منوی Network می توانید تنظیمات مربوط به شبکه گیتوی را انجام دهید.

کانفیگ شاتل تاک:

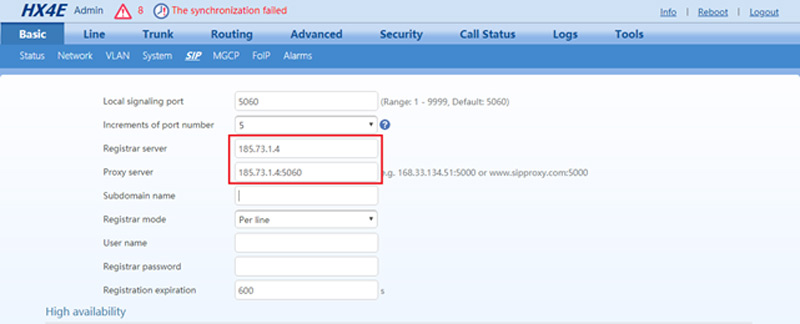

پس از انجام تنظیمات شبکه برای کانفیگ سیپ فون شاتل یا شاتل تاک باید از قسمت Basic درتب Sip فیلد های Register Server و Proxy Server را ip مربوط به SBC شاتل را وارد نمایید.

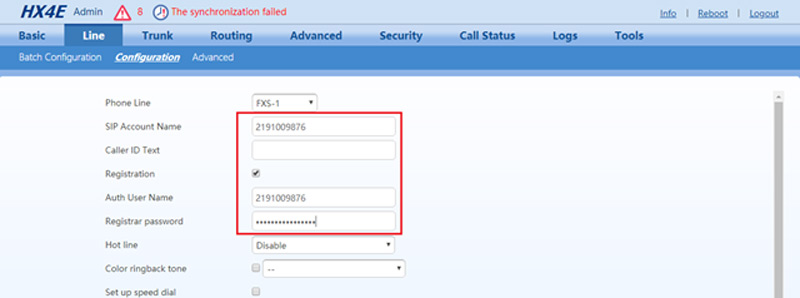

در قسمت بعد از منوی Line در تب Configuration اطلاعات مربوط به تنظیمات خط شاتل تاک را مانند تصویر زیر وارد نمایید.

Sip Account: شماره خط دریافتی
Auth User Name: شماره خط دریافتی
Password: پسورد مربوط به خط دریافتی

چنان چه تعداد خط بیشتر داشته باشید می توانید لاین های دیگر گیتوی را مطابق اموزش داده شده انجام دهید.

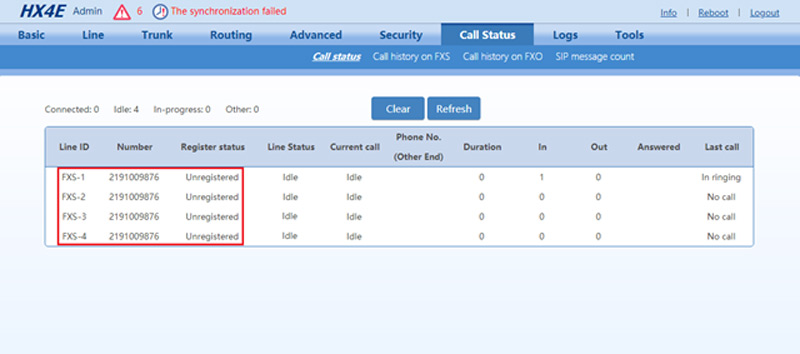

سپس در قسمت Call Status در نب Call Status می توانید خطوط رجیستر شده را مشاهده کنید.

کانفیگ سیپ ترانک شاتل:

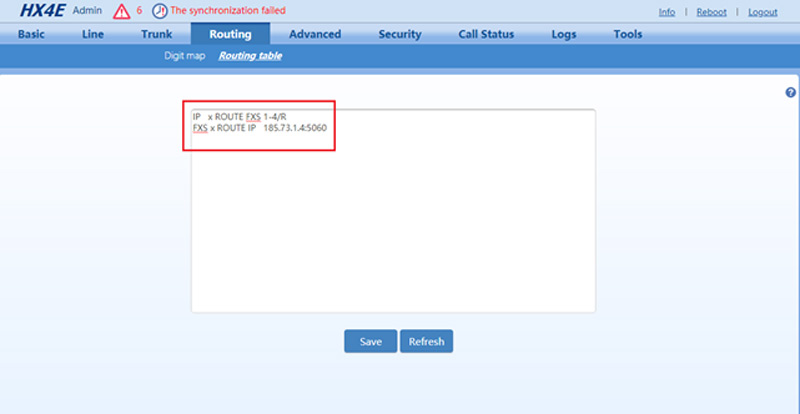

برای کانفیگ سیپ ترانک شاتل در گیتوی نیوراک کافیست پس از انجام تنظیمات شبکه از منوی Routing در تب Routing Table روت های زیر را وارد نمایید.

IP x ROUTE FXS 1-4/R
FXS x ROUTE IP 185.73.1.4:5060

185.73.1.4:5060  آیپی مربوط به SBC شاتل می باشد که ممکن هست متفاوت باشد.

در قسمت بعد از منوی Line در تب Configuration مانند تصویر زیر Sip Account Name تمامی پورت ها را برابر شماره خط خود قرار میدهید.

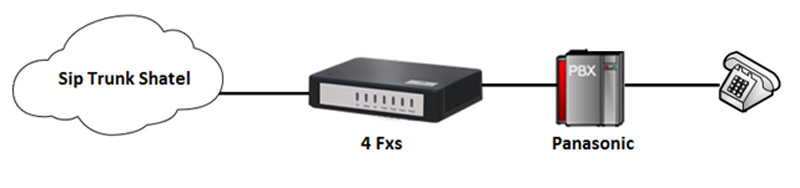

با انجام تنظیمات بالا شما می توانید سیپ ترانک شاتل یا شاتل تاک را بر روی گیتوی های نیوراک به صورت انالوگ دریافت کنید هم چنین می توانید با اتصال پورت های FXS گیتوی نیوراک به ورودی سانترال های انالوگ از مزایای خطوط سیپ ترانک شاتل نیز استفاده کنید.
